化工樓的水、電、風布置，以通風管道的設計最為復雜。如是新樓建設，應先預留通風道井；如是舊樓改建，沒留風道井或風道井位置不合理的，只能在室內樓層打孔安裝管道或墻外走管。風機集中放置在樓頂，如需凈化的，另配凈化裝置。

根據實驗室的排風要求，設計風管的大小、走向與采用的風機大小。

設計的參考依據：如第一層的罩式排風，要求排風量將以實驗室的空間大小來計算，一般要求為每小時換氣6-10次。只要測出實驗室空間為多少立方，就能算出所需排風量。二層的桌面排風系統(tǒng)，則以測量柜門開啟10cm風速為準，一般要求0.5-0.8m/s（如以1.5米的通風柜為準，門寬為1300mm計算，每小時每門的排風量為230-370立方米），如果有特殊要求，可加至1.5m/s，臺式通風柜的排風量要求與計算方法與桌面排風柜大致相同，如有落地式的通風柜，風量要以同寬度的臺式通風柜的1.5倍計算。處理計算排風量這個參數外，管道的走向，總管的分布連接是否合理，都會直接影響日后排風效果，而具體布局依現場而定，很難提供一個有效的參考方案。

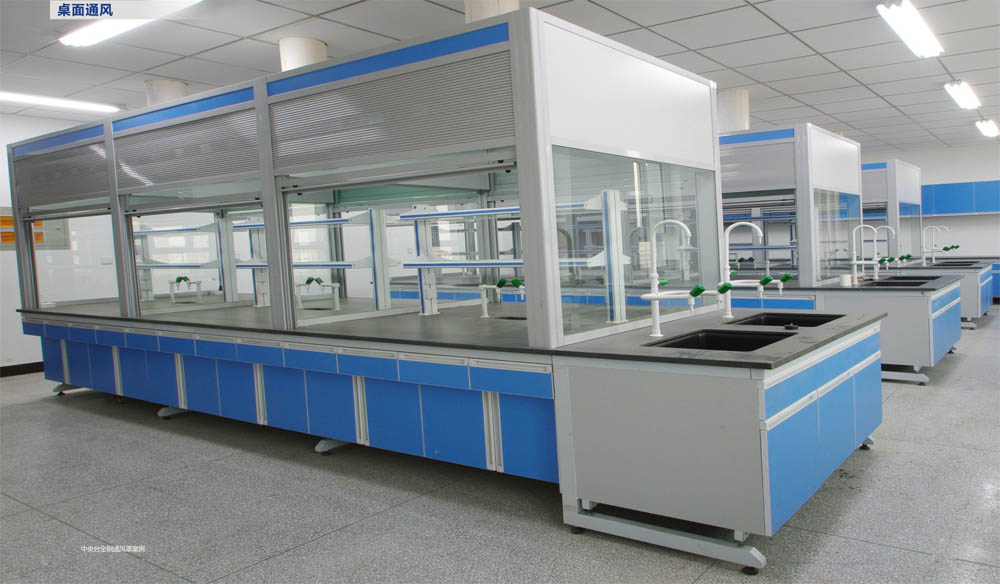

美順達全鋼通風系統(tǒng)案例展示

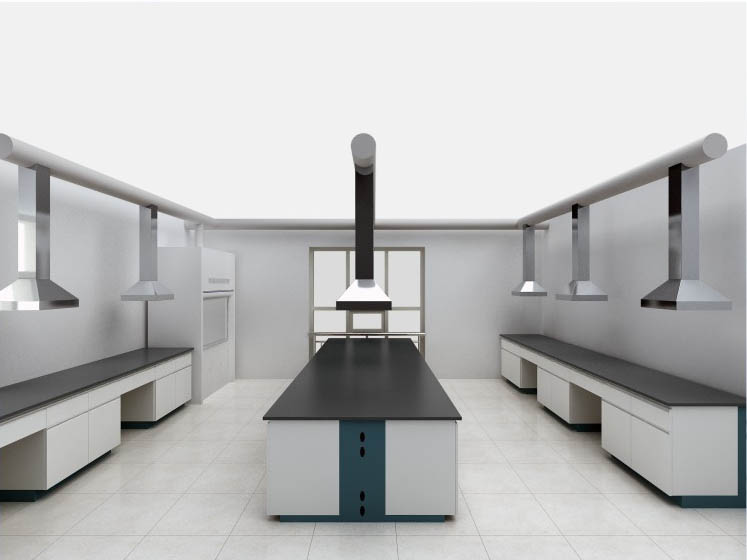

美順達全鋼通風系統(tǒng)案例展示
